Description
La GW Instek GCP’2525 est une sonde de courant AC/DC de précision conçue pour les mesures à l’oscilloscope dans les applications industrielles, automobiles et d’électronique de puissance.
Il offre une bande passante de DC à 25 MHz et prend en charge des mesures jusqu’à 250 A en crête (170 A RMS en continu), ce qui permet une capture précise des courants en régime permanent et des courants transitoires rapides.
La conception de la pince à double fil permet une fixation facile aux conducteurs sans interrompre le circuit, tandis que l’interface BNC assure une connexion simple aux oscilloscopes compatibles.
Les rapports de conversion sélectionnables de 10 mV/A ou 100 mV/A et les performances à faible bruit permettent d’obtenir des résultats précis sur une large plage de mesure. La sonde est alimentée par une alimentation 12 V DC et fonctionne de manière fiable avec un niveau de sécurité CAT II 600 V / CAT III 300 V, ce qui la rend adaptée aux environnements de laboratoire et de terrain.
Dispositif applicable :
Série GDS-3000A, série GDS-3000, série MPO-2000, série MSO-2000EA, série MDO-2000A, série MDO-2000E, série GDS-2000A, série GDS-2000E, série GDS-1000B, série GDS-900
Pourquoi choisir le GCP-2525 ?
Cet appareil est conçu pour répondre aux normes les plus strictes en matière de précision et de fiabilité dans des environnements exigeants. Que ce soit pour la recherche et le développement, le contrôle de la qualité ou les tests de production, il offre des performances constantes sur lesquelles les professionnels comptent. Pour des consultations techniques et de plus amples détails, veuillez contacter notre équipe d’experts dès aujourd’hui.
GCP-2525
CHF 2'804.00
excl. VAT
DC to 25 MHz, 20 mm, 10 mV/A|100 mV/A, 20 mA to 250 A (170 A RMS continuous), BNC, 14 ns
Description

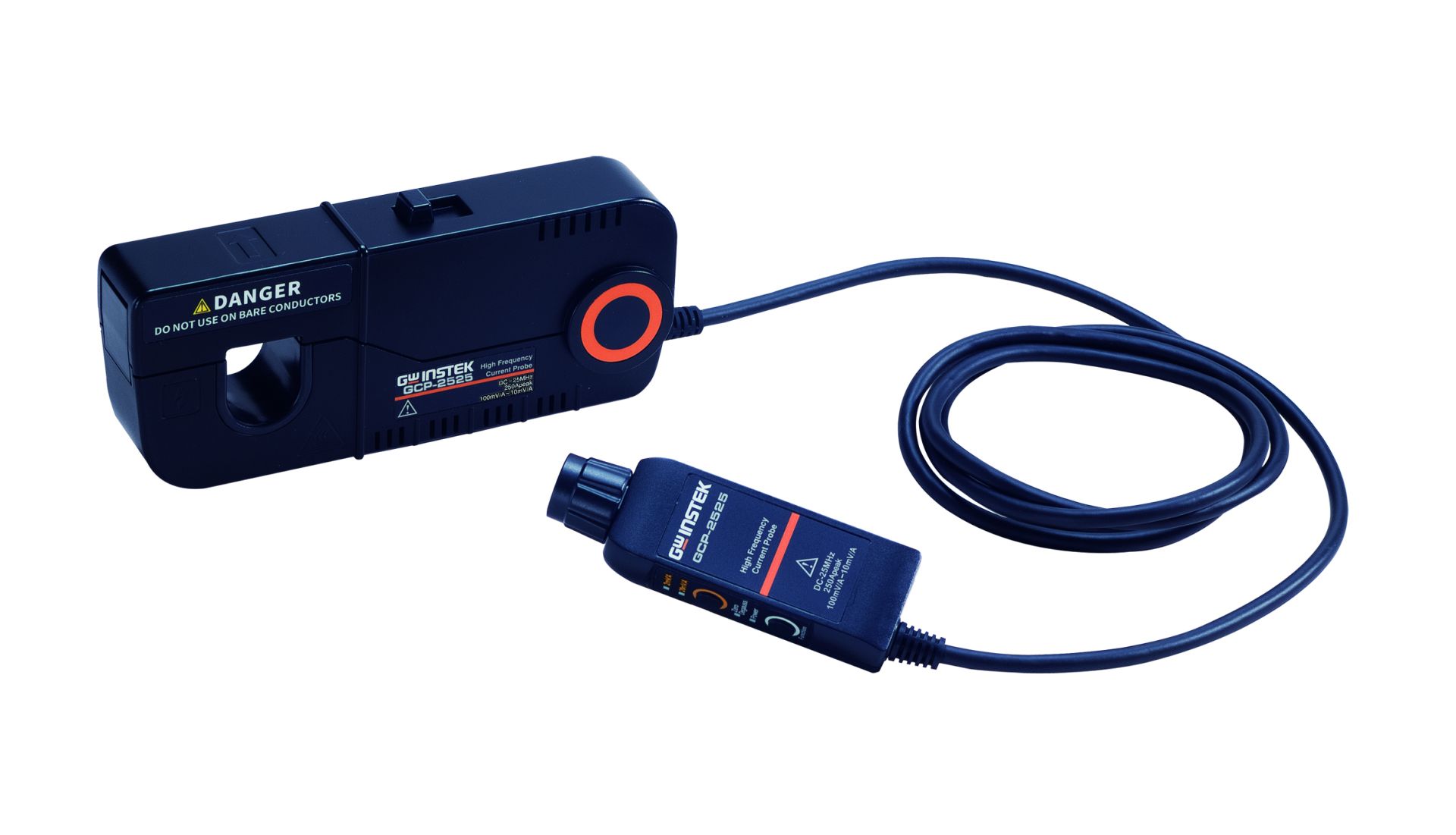

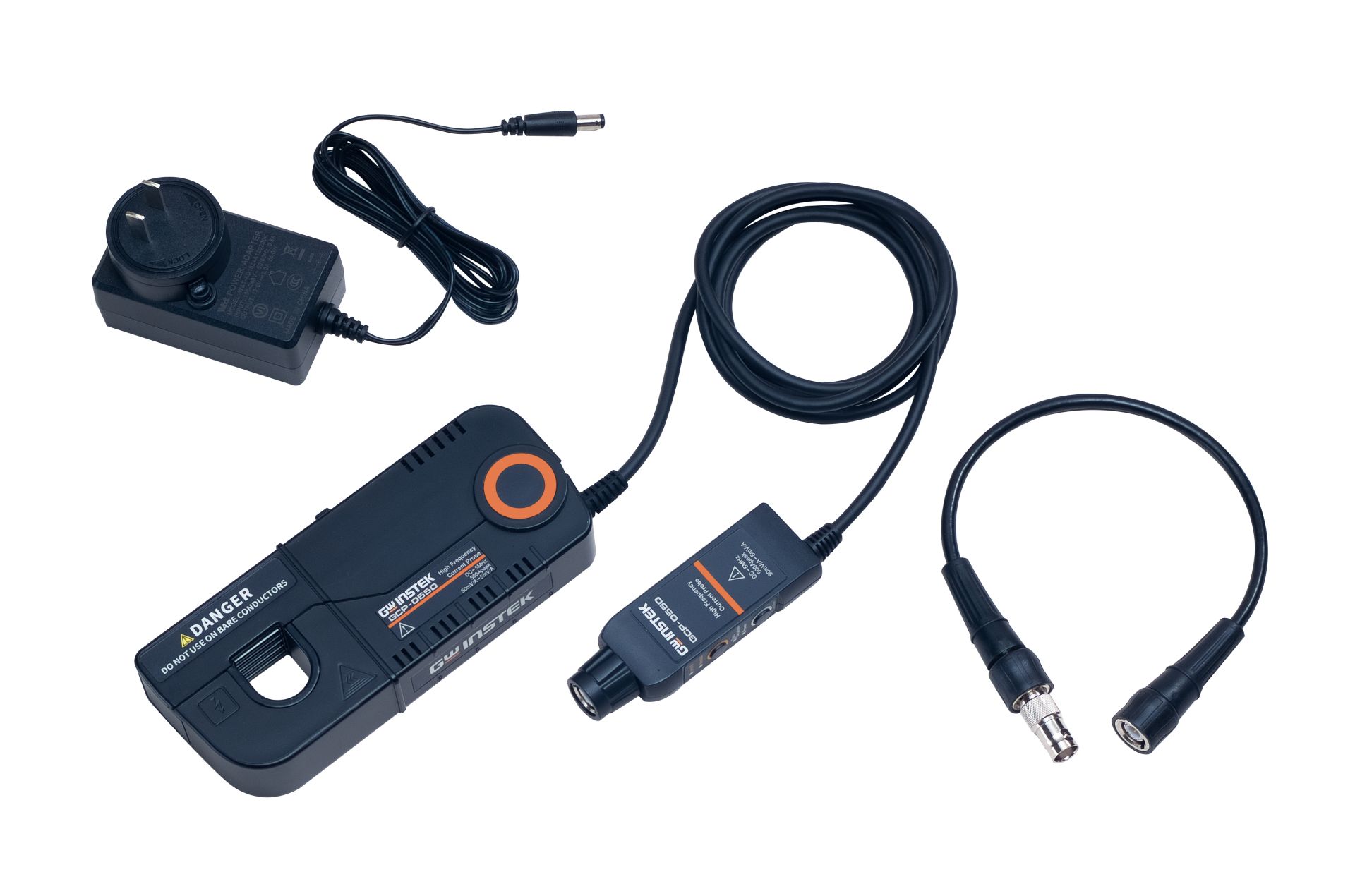

The GW Instek GCP-2525 is a precision AC/DC current probe designed for oscilloscope measurements in industrial, automotive, and power electronics applications.
It provides a bandwidth from DC to 25 MHz and supports measurements up to 250 A peak (170 A RMS continuous), enabling accurate capture of both steady-state and fast transient currents.
The split-core clamp design allows easy attachment to conductors without interrupting the circuit, while the BNC interface ensures simple connection to compatible oscilloscopes.
Selectable conversion ratios of 10 mV/A or 100 mV/A and low-noise performance deliver precise results across a wide measurement range. The probe is powered via a 12 V DC supply and maintains reliable operation with CAT II 600 V / CAT III 300 V safety rating, making it suitable for both laboratory and field environments.
Applicable Device:
GDS-3000A Series, GDS-3000 Series, MPO-2000 Series, MSO-2000EA Series, MDO-2000A Series, MDO-2000E Series, GDS-2000A Series, GDS-2000E Series, GDS-1000B Series, GDS-900 Series
Why Choose the GCP-2525?
This device is engineered to meet the highest standards of accuracy and reliability in demanding environments. Whether for research and development, quality control, or production testing, it provides the consistent performance professionals depend on. For technical consultations and further details, please contact our expert team today.
Additional information
20 mm
10 mV/A, 100 mV/A
20 mA to 250 A (170 A RMS continuous)
BNC
≤ 14 ns
No technical sheets available.
